壓力容器中焊縫的標注與對接
1. 概述
在化工、食品及制藥等領域的一些企業里，根據生產的需要都會使用壓力容器。壓力容器屬于我國特殊設備，因?yàn)樗P(guān)系到生產及使用安全這一重大問題，所以在生產制造過程中有嚴格的規定。
從壓力容器容積來看，在生產制造過程中往往要由數塊或幾十塊鋼板拼制焊接而成，因此，保證焊縫質量是確保壓力容器正常使用的關鍵，在這點上有嚴格的工藝流程和相關的技術文件。但在執行這些工藝流程和相關技術文件的同時，作為一個生產制造壓力容器的企業，還必須具備一些相關的措施才能更好地生產制造出合格的壓力容器。
2. 壓力容器中焊縫的標注與對接
（1）焊縫的標注 生產壓力容器的材料為S31603和S30408，屬于奧氏體不銹鋼。這兩種材料對高溫、低溫有良好的性能，在耐腐蝕方面更優于其他材料，而且易清洗，因此被廣泛應用于化工、食品等行業。

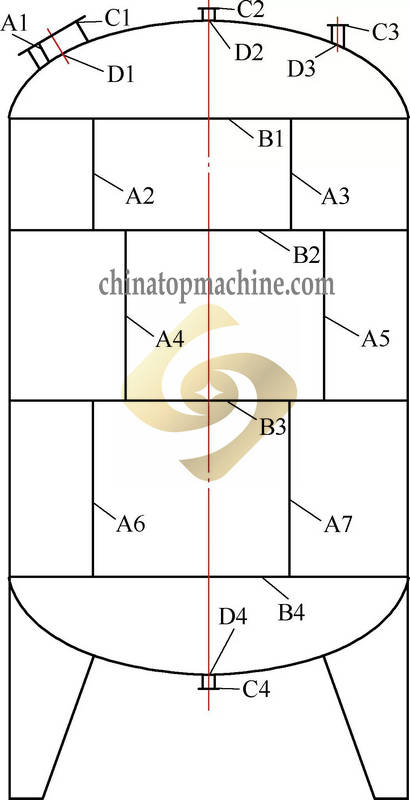

首先生產前要對使用的材料進行檢測，包括化學成分和力學試驗，材料經檢測合格后才能投入使用，這主要是保證材料的安全性和可靠性。根據容器的圖樣，做出下料尺寸，然后就可以做出標有焊縫的容器簡圖。一般容器代號分為A、B、C、D四類。A代表縱焊縫、B代表環焊縫，C代表法蘭端面焊縫，D代表接管焊縫。將字母標注在每道焊縫上，并按序標上數字（見圖1）。隨后將標注好字母與數字的容器簡圖交給車間，讓操作者熟悉這些焊縫，因?yàn)檫@些焊縫都是受壓焊縫，有不同的焊接工藝。
從圖1可以看出，焊縫主要分布在封頭（封頭為外購件，供應單位已提供檢測報告、材料證明及相關技術文件）、筒體、接管三大部分。
（2）焊縫的對接 從圖1可看出A類焊縫（縱焊縫）有7處，A1-A7。B類焊縫（環焊縫）有4處，B1~B4。縱焊縫和環焊縫是容器上的關鍵焊縫，也是重點監測焊縫。按照工藝要求，對接前在焊縫處加工出坡口。因?yàn)槿萜饔娩摪搴穸炔煌云驴谝膊煌Ｒ话闱闆r下板厚在4mm-30mm之間，采用V形坡口（見圖2）。加工好坡口后要進行檢驗：①不能有裂紋、②不能分層、③不允許有熔渣、④表面需平整。焊前，坡口表面要進行擦洗，清除表面及坡口周邊的氧化物、油污和夾雜等妨礙正常焊接的雜物。

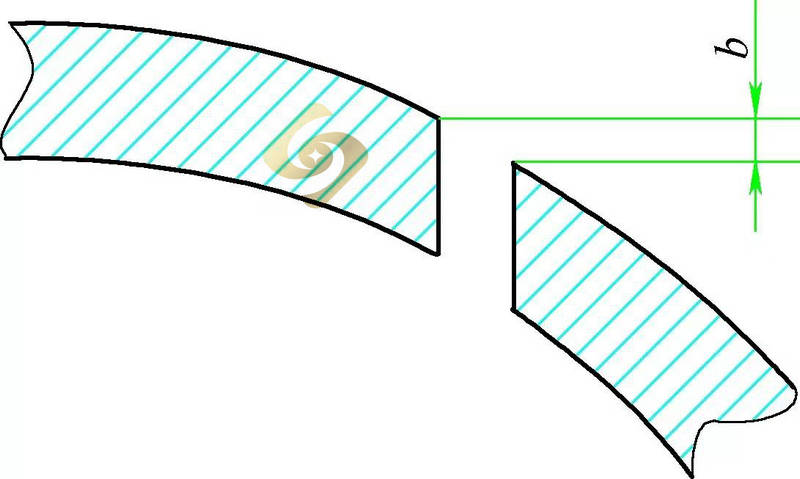

從圖1可看出，筒體分為三節，每一節有2道縱焊縫。當筒體卷成形狀前，其中1道焊縫已焊好校平。筒體卷成形狀后，另一道焊縫要對接在一起，這時會發現筒體卷成后兩個邊對不齊即焊縫對不正，出現這種情況叫錯邊即焊縫錯邊（見圖3）。不同厚度的鋼板允許有一定的錯邊量，如果不能保證錯邊量，會影響到筒體的對接以及焊接質量，也會影響到容器的美觀和使用安全。
一般采取2種方法消除筒體縱焊縫對接時發生的錯邊：一是筒體卷成形狀后定位焊在一起，然后在卷板機上卷壓消除錯邊；二是筒體定位焊后由操作者用鐵錘敲擊消除錯邊。

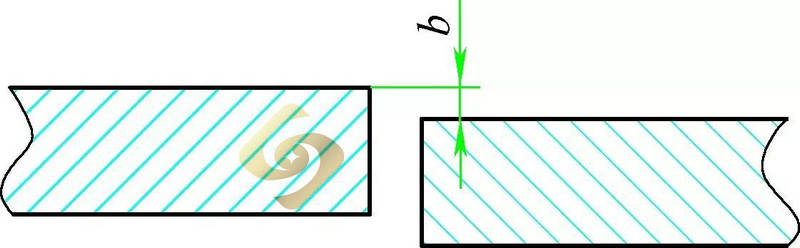

當筒體對接完成后，下步工序是筒體與封頭對接，這時當筒體與封頭對接時可能又會產生環焊縫錯邊（見圖4）。因?yàn)橥搀w的外圓是以封頭的外圓數值為基準下料，從測量封頭外圓到筒體長度下料都會產生誤差，這些誤差就表現在筒體與封頭對接時產生的錯邊上。消除環焊縫錯邊比較困難，目前沒有好的方法，大多數情況下筒體與封頭對接時先定位焊在一起，然后由操作者用鐵錘敲擊消除。
3. 結語
在實際生產中發現，縱焊縫和環焊縫產生錯邊有多種原因，但在生產過程中必須消除錯邊。因?yàn)楦鶕?jù)容器的用途，絕大多數容器內筒體都要求有很好的光潔度，尤其是食品，制藥行業使用的容器內筒體都有嚴格的機械拋光表面粗糙度要求。 在處理縱焊縫和環焊縫時都要將焊縫打磨平整。如果錯邊超量，焊縫打磨平整后，其邊緣會達不到技術要求的厚度，造成焊縫強度下降，產生過大的應力集中，從而影響到容器的正常使用，所以在縱焊縫對接和環焊縫對接時一定要消除對接產生的錯邊，才能保證焊縫的質量。
